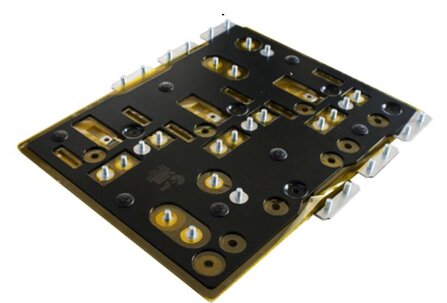

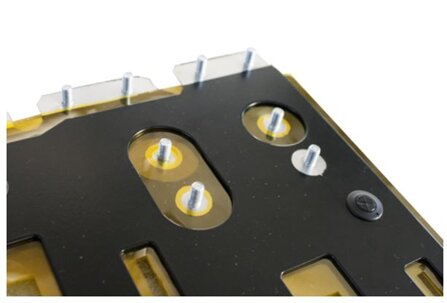

Busbar per inverter 50kW a tre livelli ad IGBT
Uso:
Busbar per il collegamento dei semiconduttori di potenza al filtro in continua costituito da un banco di condensatori elettrolitici connessi in sere-parallelo.
Vantaggi:
¨ Minima induttanza di collegamento
¨ Massima capacità tra gli strati
¨ Razionalizzazione del cablaggio
¨ Montaggio diretto sulla busbar dei condensatori polipropilene metallizzato.
¨ Montaggio diretto sulla busbar delle resistenze di equiripartizione e scarica dei condensatori elettrolitici.
¨ Test rigidità dielettrica 5kVac e 6kVdc
Realizzazione:
Sandwich di 3 layer conduttori in alluminio con spessore 2mm.
Isolamento:
Strato isolante in polietilene tereftalato accoppiato ad un film poliammidico (Classe termica: H): spessore totale 0,28mm.
Coperture di ciascuna barra:
Resina poliammidica nera spessore 0,25mm
Sistema di impacchettamento degli strati:
tramite rondelle e clips autoggancianti.
