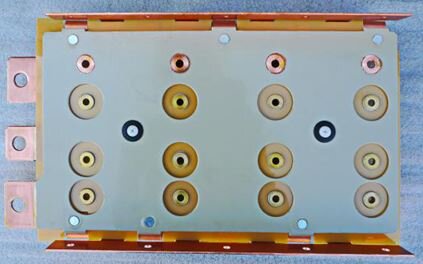

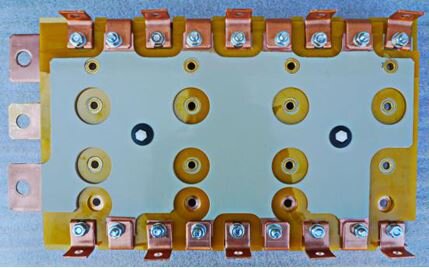

Busbar per inverter modulare a 3 livelli
Uso:
Busbar per il collegamento dei semiconduttori di potenza al filtro in continua costituito da un banco di condensatori elettrolitici in serie-parallelo.
Vantaggi:
¨ Minima induttanza di collegamento
¨ Massima capacità tra gli strati
¨ Razionalizzazione del cablaggio
¨ Test rigidità dielettrica 5kVac e 6kVdc
Realizzazione:
Sandwich di 3 layer conduttori in rame con spessore 2mm.
Isolamento:
Strato isolante in polietilene tereftalato accoppiato ad un film poliammidico (Classe termica: H): spessore totale 0,28mm.
Coperture di ciascuna barra:
Resina poliammidica grigia spessore 0,25mm
Sistema di impacchettamento degli strati:
Tramite viti e rondelle isolanti
