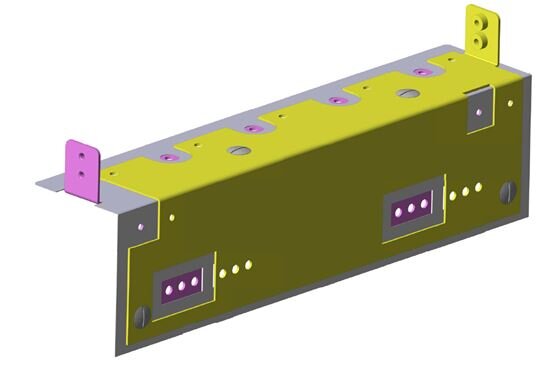

Bus-Bar per inverter ad IGBT 300kW
Uso:
Busbar per il collegamento dei semiconduttori di potenza al filtro in continua costituito da un banco di condensatori in polipropilene metallizzato.
Vantaggi:
¨ Minima induttanza di collegamento
¨ Massima capacità tra gli strati
¨ Razionalizzazione del cablaggio
¨ Test rigidità dielettrica 5kVac e 6kVdc
Realizzazione su richiesta cliente:
Strato isolante in Nomex.® (carta aramidica) (Classe termica: H) spessore 0,51mm.
Isolamento:
Strato isolante in polietilene tereftalato accoppiato ad un film poliammidico (Classe termica: H): spessore totale 0,28mm.
Coperture di ciascuna barra:
Resina poliammidica grigia spessore 0,25mm
Sistema di impacchettamento degli strati:
Tramite clip autoaggancianti e rondelle isolanti
